製品紹介
Product Introduction
PE製（TXS）
✔剛性・耐衝撃性に優れたポリエチレン製。
✔TXS型シリーズは、25型、50型、100型の3シリーズから構成されトーケミ製電磁ポンプや、プロミネント製電磁ポンプより構成されるコンパクトなユニットです。
特長
●剛性・耐衝撃性に優れたポリエチレン製。
●TXS型シリーズは、25型、50型、100型の3シリーズから構成されトーケミ製電磁ポンプや、プロミネント製電磁ポンプより構成されるコンパクトなユニットです。
利便性向上
●液面計を標準装備
●ポンプ2台設置可能（50型、100型）
●従来よりも容量を20%増やし、補充が便利になりました。［例:50型では18Ｌ（一斗缶）を3缶投入できます］

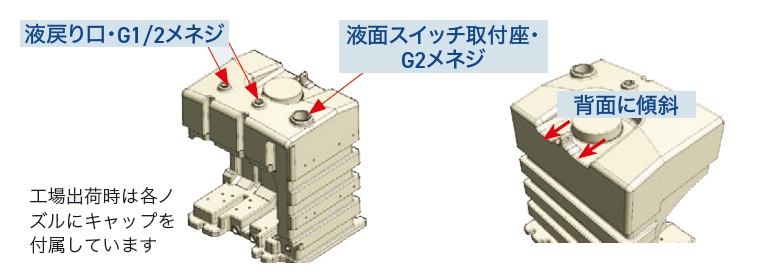

●液面スイッチと液戻り座を標準で装備し、後加工の必要はありません。
●固定座付属（25型3ヶ所、50型、100型4ヶ所）
安全性向上
●耐久性にすぐれた黒蓋を採用。
●蓋に南京錠を取り付けることで安易な蓋開放を未然に防ぎます。
●背面へ傾斜を付けることで前面（機器）部へ液がこぼれません。

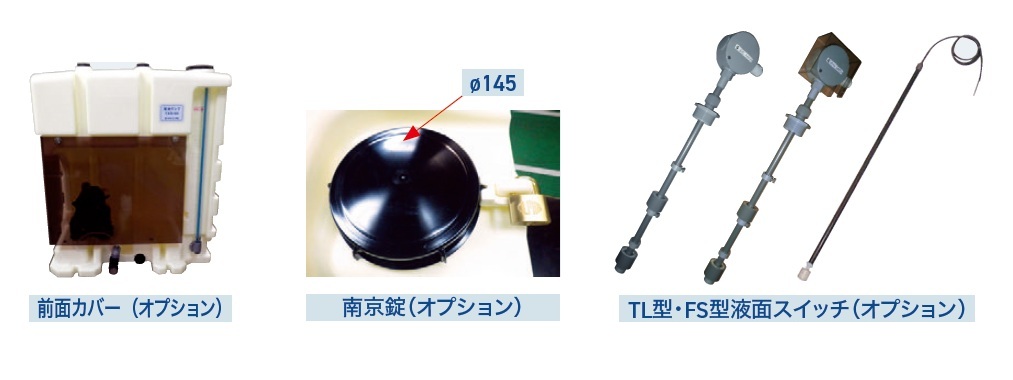

オプション
●前面カバー
●南京錠
●バルブ付液面計
●操作盤 ※1
●液面スイッチ ※2
※1 操作盤仕様は、弊社にお問い合わせください。
※2 TL型からも選択できます。 液面スイッチ（TL型）はこちら
仕様
| 型式 | 材質 | 容量 | 質量 | 取付可能ポンプ |
|---|---|---|---|---|
| TXS-25 | PE | 30L | 約7kg | MP-L及びCM-1～25V型ポンプ※ プロミネント製電磁ポンプ (ベータ及びガンマ型) ※CM-V型はTXS-50/100のみ取付可 |
| TXS-50 | 60L | 約12kg | ||
| TXS-100 | 120L | 約18kg |
※ケミカルタンクの設置場所は直射日光が当たらないよう配置し、周囲温度･液温度は0～40℃でご使用ください。
※液比重は1.3以下とする。
※塩酸には対応していません。

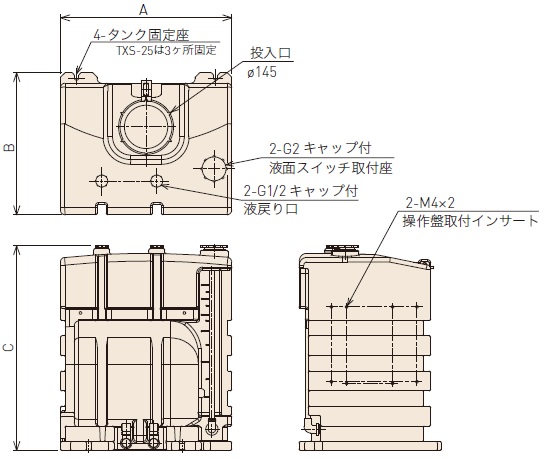

外形寸法
 |
単位：mm
|
|||
| 型式 | A | B | C | |
|---|---|---|---|---|
| TXS-25 | 430 | 465 | (515) | |
| TXS-50 | 560 | 465 | (670) | |
| TXS-100 | 560 | 575 | (805) | |
| 安全の為、フロートレスリレー､シーケンサー等と併用して､低電圧（24V以下）で使用されることをおすすめします。 | ||||
システムフロー
| 基本システム |  |
|---|---|
| 電磁ポンプを使用した電源を供給するだけで薬注する最もベーシックなシステムです。 | |
| フローモニター･レベルスイッチ付システム |  |
| 液面スイッチが直接接続できる電磁ポンプに薬液の吐出不良を検知するフローモニターをオプションとして追加したシステムです。 タンク低レベル時にはポンプを停止させる仕様も選択でき、タンク低レベル･薬液吐出不良時には外部に警報信号を出力できます。 |
|
| 電導度計付薬注システム |  |
| 薬注タンク側面に電導度計を内蔵した操作盤を取付けたシステムで、電磁ポンプは電導度計により制御されます。 水耕栽培における液肥の供給に最適です。 また、操作盤には電導度計の他に24時間周期タイムスイッチも内蔵でき、冷却塔システムにおいて電導度計によりブロー弁を制御し、タイムスイッチで電磁ポンプをON-OFFさせて薬注することもできます。 |
