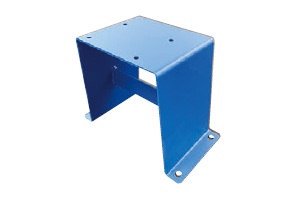

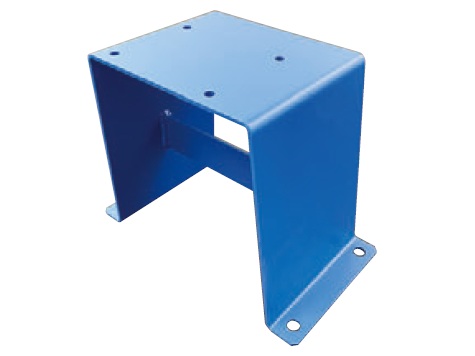

ポンプ架台

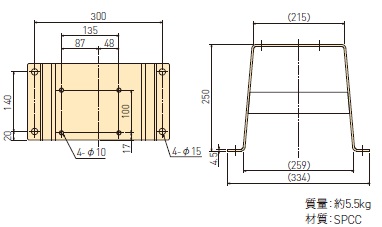

外形図・型式
 |
 |
|
| PS-V、CM-V用 塗装色：マンセル7.5GY 5/4.5 |
PS-G・L1～L2：CM-G・R･L用 塗装色：（PS-G）マンセル2.5PB 5/2 塗装色：（PS-L1～L3）マンセル2.5PB 2.5/7 |
|
|---|---|---|
 |
 |
|
| PS-X：CM-Y用 塗装色：マンセル7.5GY 5/4.5 |
||
 |
単位：mm
| 型式 | 適用ポンプ | A | B | C | D | E | F | G | 質量 約 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| PS-G | 3G～700G | 240 | 150 | 180 | 30 | 100 | 142 | 30 | 9 |
| PS-L1 | 4R・6R・1L～3L | 300 | 100 | 240 | 90 | 70 | 90 | 9.2 | |
| PS-L2 | 9R～D-68R・6L～17L | 400 | 150 | 300 | 50 | 170 | 210 | 43 | 15 |
